Criando um novo relacionamento

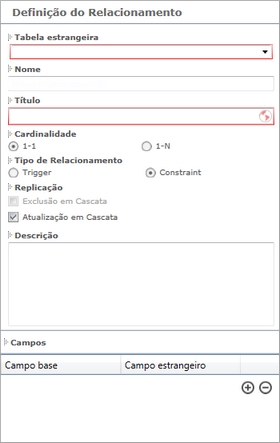

Para criar um novo relacionamento, preencha os campos conforme as explicações abaixo:

Tabela estrangeira: Adicione aqui o nome da tabela estrangeira onde está o campo que receberá o relacionamento.

Nome: Insira um nome para o relacionamento. Este nome será utilizado internamente pela aplicação. O nome sugerido pelo Gvinci começa com FK_ e em seguida o nome da tabela estrangeira. FK significa Foreign Key (Chave estrangeira).

Título: Insira um título para o relacionamento. Este título vai aparecer na árvore da estrutura do banco de dados. O título sugerido pelo Gvinci é composto pelo nome da tabela base e em seguida o nome da tabela estrangeira.

Cardinalidade: Defina se o relacionamento será de (1-1) ou de (1-N).

• Relacionamento 1-1: • Não realiza deleção dos filhos • Deve ser feita na tabela filha • Esse é um tipo de relação somente de integridade garantindo que o registro filho deve ter um registro pai vinculado • Não permite que o registro pai seja deletado se existir um registro filho • Caso o usuário queira deletar o pai ele terá que deletar todos os filhos antes de deletar o pai • Relacionamento 1-N: • Essa relação deve ser feita na tabela pai • Esse é um tipo de relação somente de integridade garantindo que o registro filho deve ter um registro pai vinculado • Esse tipo de relação 1-n caso o usuário tente deletar o pai o banco deleta automaticamente todos os filhos vinculados • Deve existir um índice pelos campos que compõem a relação na tabela base (tabela pai)

Tipo de relacionamento: • Trigger: Selecione esta opção se o relacionamento for funcionar automaticamente • Constraint: Marque esta opção se o relacionamento funcionar diretamente no banco

Replicação: • Exclusão em cascata: Apaga todos os registros relacionados com o registro que será apagado. Esta opção é habilitada somente quando a cardinalidade for 1-N • Atualização em cascata: Atualiza todos os registros relacionados com o registro que será atualizado

Campo base: Adicione o campo da tabela básica. Campo estrangeiro: Adicione o campo da tabela estrangeira.
